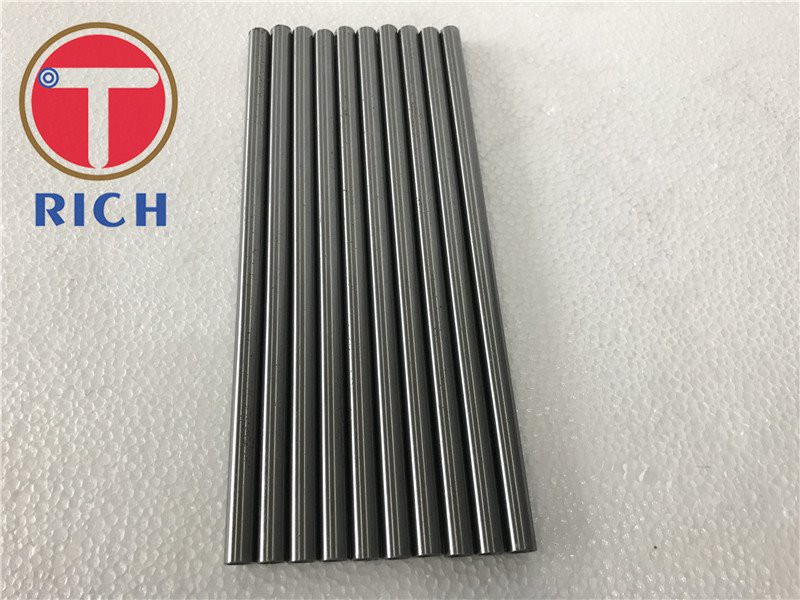

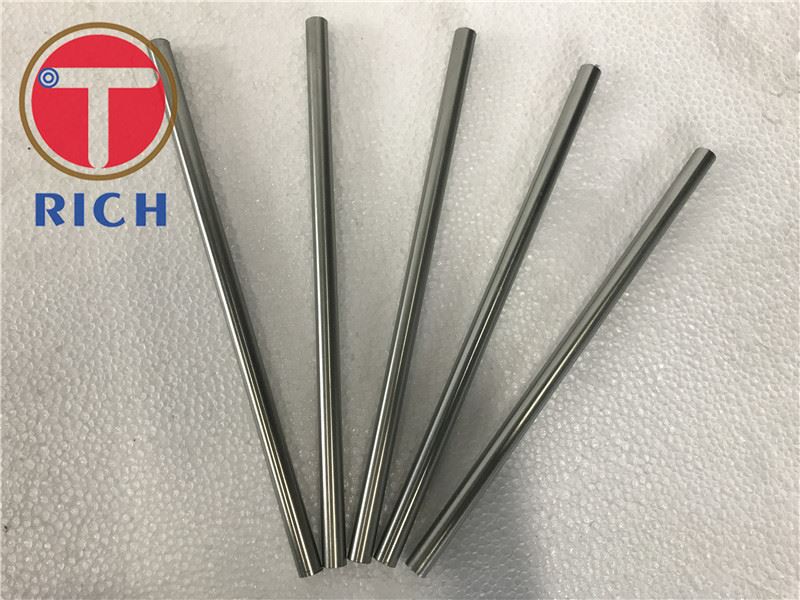

آگ بوائلر ٹیوبیں
تعارف
فائر بوائلر ٹیوبیں بوائلر سسٹم میں ایک اہم جزو ہیں، جو بوائلر کے اندر اعلی درجہ حرارت اور ہائی پریشر سیال یا بھاپ لے جانے کے لیے ذمہ دار ہیں۔ یہ ٹیوبیں شدید گرمی، دباؤ، اور سنکنرن ماحول سمیت انتہائی حالات کا شکار ہیں۔ بوائلر ٹیوبوں کے موثر اور محفوظ آپریشن کو یقینی بنانے کے لیے مخصوص خصوصیات کے ساتھ مناسب مواد کا انتخاب کرنا ضروری ہے۔
مواد اور تفصیلات
فائر بوائلر ٹیوبیں عام طور پر کاربن سٹیل، سٹینلیس سٹیل اور الائے سٹیل سے بنتی ہیں۔ مواد کا انتخاب درجہ حرارت، دباؤ اور سنکنرن مزاحمت جیسے عوامل کو مدنظر رکھتے ہوئے ہر درخواست کی مخصوص ضروریات پر مبنی ہوتا ہے۔ ASTM بین الاقوامی معیارات، جیسے ASTM A192، ASTM A210، اور ASTM A213، فائر بوائلر ٹیوب کی تیاری اور وضاحتوں کے لیے رہنما خطوط فراہم کرتے ہیں۔
اہم خصوصیات
- اعلی درجہ حرارت کی مزاحمت: فائر بوائلر ٹیوب کو بغیر کسی خرابی یا نقصان کے انتہائی اعلی درجہ حرارت کا سامنا کرنا چاہئے۔
- دباؤ کی مزاحمت: چونکہ بوائلر ٹیوبیں دباؤ والا سیال یا بھاپ لے جاتی ہیں، انہیں سسٹم کے اندر پیدا ہونے والے ہائی پریشر کو برداشت کرنے کی ضرورت ہوتی ہے۔
- سنکنرن مزاحمت: بوائلر ٹیوبیں اکثر سنکنرن ماحول کے سامنے آتی ہیں، اس طرح ایسے مواد کی ضرورت ہوتی ہے جو مؤثر طریقے سے سنکنرن کے خلاف مزاحمت کر سکیں۔
- حرارتی چالکتا: بوائلر ٹیوبوں کی کارکردگی کے لیے موثر حرارت کی منتقلی بہت ضروری ہے، کیونکہ یہ بھاپ کی پیداوار اور تقسیم میں سہولت فراہم کرتے ہیں۔
ویلڈیبلٹی: مواد کو آسانی سے ویلڈیبل ہونا چاہیے تاکہ تنصیب یا دیکھ بھال کے دوران بوائلر سسٹم کے اندر ہموار انضمام کو یقینی بنایا جا سکے۔
کیمیائی ساخت
فائر بوائلر ٹیوب کی کیمیائی ساخت استعمال شدہ مخصوص مواد اور سٹیل کے درجے کے لحاظ سے مختلف ہوتی ہے۔ مندرجہ ذیل جدول عام طور پر استعمال ہونے والے بوائلر ٹیوب مواد کی کیمیائی ساخت کا عمومی جائزہ پیش کرتا ہے۔
| مواد | کاربن (%) | مینگنیج (%) | سلکان (%) | کرومیم (%) | نکل (%) | دیگر (%) |
| کاربن سٹیل | 0.08-0.20 | 0.30-0.70 | 0.10-0.35 | - | - | - |
| سٹینلیس سٹیل | 0 سے کم یا اس کے برابر۔08 | 2 سے کم یا اس کے برابر۔{1}} | 0 سے کم یا اس کے برابر۔75 | 16.0-18.0 | 8.0-11.0 | - |
| کھوٹ سٹیل ۔ | 0.05-0.15 | 0.30-0.60 | 0.10-0.35 | 0.80-1.25 | - | 0 سے کم یا اس کے برابر۔30 |
مشینی خصوصیات
آگ بوائلر ٹیوب کی ساختی سالمیت اور حفاظت کو یقینی بنانے کے لیے، مخصوص مکینیکل خصوصیات ایک اہم کردار ادا کرتی ہیں۔ درج ذیل جدول میں اعلیٰ معیار کے بوائلر ٹیوبوں سے متوقع میکانی خصوصیات کا خاکہ پیش کیا گیا ہے:
| مواد | پیداوار کی طاقت (MPa) | تناؤ کی طاقت (MPa) | لمبائی (%) | سختی (HB) |
| کاربن سٹیل | 240 سے بڑا یا اس کے برابر | 410-530 | 22 سے بڑا یا اس کے برابر | 143 سے کم یا اس کے برابر |
| سٹینلیس سٹیل | 205 سے بڑا یا اس کے برابر | 515 سے بڑا یا اس کے برابر | 35 سے بڑا یا اس کے برابر | 192 سے کم یا اس کے برابر |
| کھوٹ سٹیل ۔ | 275 سے بڑا یا اس کے برابر | 485-690 | 20 سے بڑا یا اس کے برابر | 179 سے کم یا اس کے برابر |
فزیکل پراپرٹیز
فائر بوائلر ٹیوب کی جسمانی خصوصیات، جیسے کثافت اور تھرمل چالکتا، ان کی کارکردگی کے لیے اہم ہیں۔ نیچے دی گئی جدول عام طور پر استعمال ہونے والے بوائلر ٹیوب مواد کی مخصوص جسمانی خصوصیات کو پیش کرتی ہے:
| مواد | کثافت (g/cm³) | مخصوص حرارت (J/kg·K) | تھرمل چالکتا (W/m·K) | میلٹنگ پوائنٹ (ڈگری) |
| کاربن سٹیل | 7.85 | 449 | 50.2-50.8 | 1425-1540 |
| سٹینلیس سٹیل | 7.90 | 500 | 14.4-16.2 | 1398-1454 |
| کھوٹ سٹیل ۔ | 7.85 | 477 | 29.2-44.5 | 1371-1450 |
عمل کی کارکردگی
موثر حرارت کی منتقلی، استحکام اور قابل اعتماد کو یقینی بنانے کے لیے بوائلر ٹیوبوں کو بہترین عمل کی کارکردگی کا مظاہرہ کرنا چاہیے۔ مندرجہ ذیل جدول فائر بوائلر ٹیوب کے عمل کی کارکردگی کی خصوصیات کو نمایاں کرتا ہے:
| مواد | تھرمل ایکسپینشن گتانک (10⁻⁶/K) | آکسیکرن مزاحمت | کریپ مزاحمت |
| کاربن سٹیل | 10-12 | اعتدال پسند | اعتدال پسند |
| سٹینلیس سٹیل | 10-16 | بہترین | بہترین |
| کھوٹ سٹیل ۔ | 10-13 | اچھی | اچھی |
سٹیل گریڈ
مخصوص ایپلی کیشنز کے لیے مناسب مواد کے اختیارات فراہم کرنے کے لیے فائر بوائلر ٹیوب کے لیے اسٹیل کے مختلف درجات دستیاب ہیں۔ سٹیل کے عام درجات میں ASTM A192، ASTM A210A1، ASTM A213 T11، اور ASTM A335 P11 شامل ہیں۔ ہر اسٹیل گریڈ میں خصوصیات کا اپنا منفرد مجموعہ ہوتا ہے، جو اسے کام کے مختلف حالات اور ضروریات کے لیے موزوں بناتا ہے۔
درخواست
فائر بوائلر ٹیوب مختلف صنعتوں اور عملوں میں وسیع پیمانے پر استعمال ہوتی ہے، بشمول پاور جنریشن، کیمیکل مینوفیکچرنگ، آئل ریفائنریز، اور ہیٹنگ سسٹم۔ یہ بوائلرز کا ایک لازمی جزو ہیں، جو توانائی کی موثر تبدیلی کو یقینی بناتے ہیں اور بھاپ یا اعلی درجہ حرارت والے سیالوں کی پیداوار اور تقسیم کے لیے ایک نالی کے طور پر کام کرتے ہیں۔
ممکنہ متبادل درجات
مخصوص ضروریات اور درخواست پر منحصر ہے، متبادل سٹیل کے درجات کو فائر بوائلر ٹیوب کے لیے مناسب متبادل سمجھا جا سکتا ہے۔ کچھ ممکنہ متبادلات میں ASTM A179، ASTM A106، ASTM A312، اور ASTM A335 شامل ہیں۔ یہ متبادل الگ الگ مادی خصوصیات پیش کرتے ہیں، جس سے کسی خاص بوائلر سسٹم کے لیے موزوں ترین گریڈ کے انتخاب میں زیادہ لچک پیدا ہوتی ہے۔
آخر میں، فائر بوائلر ٹیوب بوائلرز کے محفوظ اور موثر آپریشن میں اہم کردار ادا کرتی ہے۔ ان کی اہم خصوصیات، کیمیائی اور مکینیکل خصوصیات، جسمانی خصوصیات، اور عمل کی کارکردگی کی بنیاد پر موزوں مواد کا انتخاب بہترین کارکردگی اور لمبی عمر کے حصول کے لیے اہم ہے۔ صحیح مواد کا انتخاب کرنے اور ممکنہ متبادل درجات پر غور کرنے سے، بوائلر سسٹم مختلف صنعتوں میں اعلی درجہ حرارت اور ہائی پریشر ایپلی کیشنز کے مطالبات کو مؤثر طریقے سے پورا کر سکتے ہیں۔
