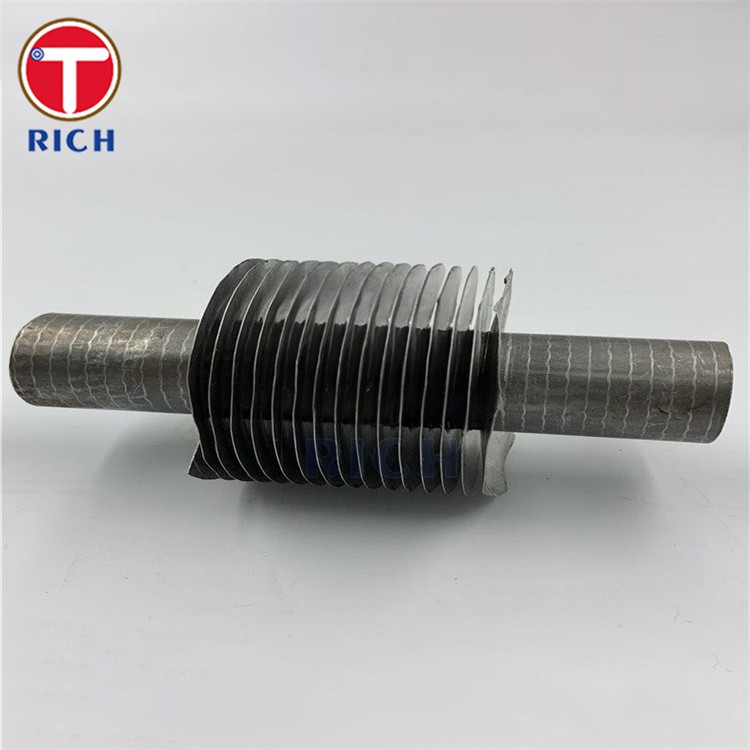

ایئر کولر کے لیے طول بلد فائنڈ نلیاں
مواد
ایئر کولرز کے لیے استعمال ہونے والی طول بلد نلیاں بنیادی طور پر کاربن اسٹیل سے بنائی گئی ہیں کیونکہ اس کی بہترین میکانی خصوصیات اور لاگت کی تاثیر ہے۔ کاربن سٹیل وسیع پیمانے پر مختلف صنعتی ایپلی کیشنز میں استعمال کیا جاتا ہے، بشمول ہیٹ ایکسچینجرز اور ایئر کولر. کاربن سٹیل کا مخصوص گریڈ جو طولانی فین والی نلیاں کے لیے استعمال ہوتا ہے وہ ایئر کولر کی ضروریات اور آپریٹنگ حالات کے لحاظ سے مختلف ہو سکتا ہے۔
تفصیلات
ایئر کولر کے لیے طول بلد فین والی نلیاں کی تفصیلات میں عام طور پر درج ذیل پیرامیٹرز شامل ہوتے ہیں:
- ٹیوب کے طول و عرض: بیرونی قطر (OD)، اندرونی قطر (ID)، دیوار کی موٹائی (WT)۔
- فن کے طول و عرض: اونچائی، موٹائی، پچ (ملحقہ پنکھوں کے درمیان فاصلہ)، قسم (طول بلد پنکھ)۔
- ٹیوب کی لمبائی: پھنسے ہوئے ٹیوب کی مجموعی لمبائی۔
- پنکھ کی لمبائی: پنکھوں کے ساتھ ٹیوب کی لمبائی۔
- پنکھوں کی تعداد: پنکھے ہوئے حصے کے ساتھ پنکھوں کی کل تعداد۔
- بیس ٹیوب مواد: کاربن اسٹیل کی قسم جو بیس ٹیوب کے لیے استعمال ہوتی ہے۔
فائننگ میٹریل: پنکھوں کے لیے استعمال ہونے والا مواد۔
کیمیائی ساخت
بیس ٹیوب کے لیے استعمال ہونے والے کاربن اسٹیل کی کیمیائی ساخت عام طور پر درج ذیل عناصر پر مشتمل ہوتی ہے۔
| عنصر | ساخت کی حد (وزن کے لحاظ سے فیصد) |
| کاربن (C) | 0.12 فیصد - 0.25 فیصد |
| سلکان (Si) | 0.10 فیصد - 0.35 فیصد |
| مینگنیز (Mn) | 0.30 فیصد - 0.60 فیصد |
| فاسفورس (P) | 0.025 فیصد (زیادہ سے زیادہ) |
| سلفر (S) | 0.025 فیصد (زیادہ سے زیادہ) |
براہ کرم نوٹ کریں کہ مخصوص سٹیل گریڈ اور مینوفیکچرر کے لحاظ سے کیمیائی ساخت قدرے مختلف ہو سکتی ہے۔
مشینی خصوصیات
ایئر کولر ایپلی کیشنز میں اس کی قابل اعتماد کارکردگی کو یقینی بنانے کے لیے طول بلد فائنڈ نلیاں کی مکینیکل خصوصیات بہت اہم ہیں۔ طول البلد فین والی نلیاں میں استعمال ہونے والے کاربن اسٹیل کی مخصوص مکینیکل خصوصیات درج ذیل ہیں:
| جائیداد | قدر |
| تناؤ کی طاقت | 450 MPa (کم از کم) |
| پیداوار کی طاقت | 350 MPa (کم از کم) |
| لمبا ہونا | 20 فیصد (کم سے کم) |
| سختی | 85 HRB (زیادہ سے زیادہ) |
| اثر سختی | کمرے کے درجہ حرارت پر 50 J (کم سے کم)۔ |
یہ مکینیکل خصوصیات ایئر کولر کے آپریشن کے دوران محسوس ہونے والے دباؤ اور درجہ حرارت کے تغیرات کو برداشت کرنے کی نلیاں کی صلاحیت کو یقینی بناتی ہیں۔
سٹیل گریڈ
طول البلد فائنڈ نلیاں کے لیے استعمال ہونے والا سٹیل گریڈ عام طور پر بین الاقوامی معیارات جیسے کہ ASTM، DIN، یا EN کے مطابق بیان کیا جاتا ہے۔ اس ایپلی کیشن کے لیے عام سٹیل کے درجات میں شامل ہیں:
- ASTM A179
- ASTM A192
- ASTM A210
- دین 17175
- EN 10216-2
اسٹیل گریڈ کا انتخاب آپریٹنگ درجہ حرارت، دباؤ، اور سنکنرن مزاحمت کی ضروریات جیسے عوامل پر منحصر ہے۔
درخواست
لانگی ٹیوڈنل فائنڈ نلیاں مختلف صنعتوں، خاص طور پر ایئر کولرز اور ہیٹ ایکسچینجرز میں وسیع پیمانے پر استعمال ہوتی ہیں۔ طول بلد پنکھوں سے گرمی کی منتقلی کی سطح کے رقبے میں اضافہ ہوتا ہے، جس سے ایئر کولر کی مجموعی کارکردگی میں اضافہ ہوتا ہے۔ کچھ عام ایپلی کیشنز میں شامل ہیں:
- صنعتی ایئر کولر:ہوا کو ٹھنڈا کرنے اور زیادہ سے زیادہ آپریٹنگ درجہ حرارت کو برقرار رکھنے کے لیے مختلف صنعتی عمل میں استعمال کیا جاتا ہے۔
- ریفریجریشن سسٹمز:گرمی کو ختم کرنے اور کم درجہ حرارت کو برقرار رکھنے کے لیے ریفریجریشن سسٹم میں استعمال کیا جاتا ہے۔
- بجلی گھر:گرمی کی بحالی کے نظام میں ٹھنڈک گیسوں اور مائعات کے لیے پاور پلانٹس میں ملازم۔
- کیمیکل پروسیسنگ:مختلف کیمیائی رد عمل کے دوران موثر گرمی کے تبادلے کے لیے کیمیائی پروسیسنگ یونٹس میں استعمال کیا جاتا ہے۔
پیٹرو کیمیکل انڈسٹری:ریفائننگ کے عمل میں گیسوں اور مائعات کو ٹھنڈا کرنے کے لیے پیٹرو کیمیکل سیکٹر میں وسیع پیمانے پر استعمال کیا جاتا ہے۔
