مصنوعات کی تفصیل
مصنوعات کی وضاحتیں
| معیارات | ASTM B152 / ASTM B75 / ASTM B111 |
| ٹیوب مواد | C11000/C12200/CuNi 90/10 |
| فائن میٹریلز | تانبے کی پٹی یا CuNi کی پٹی۔ |
| بیرونی قطر (OD) | 12 ملی میٹر - 38 ملی میٹر (اپنی مرضی کے مطابق) |
| دیوار کی موٹائی (WT) | 0.7–2 ملی میٹر (اپنی مرضی کے مطابق) |
| فن کی اونچائی | 6-15 ملی میٹر (اپنی مرضی کے مطابق) |
| پنکھ کی موٹائی | 0.2-0.5 ملی میٹر (اپنی مرضی کے مطابق) |
| ٹیوب کی لمبائی | درخواست پر اپنی مرضی کے مطابق کیا جا سکتا ہے |
| حالت | اینیلڈ / تناؤ-سے نجات ملی |

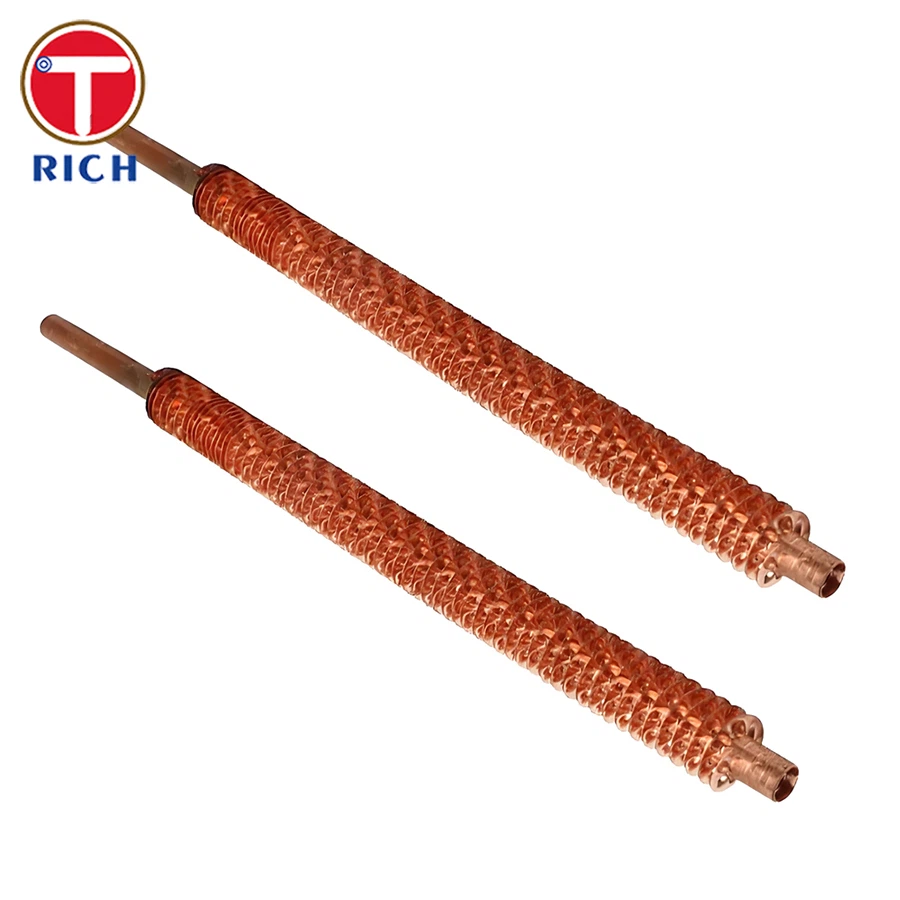

C11000 spirally زخم فن ٹیوب میں تانبے کا مواد کم از کم 99.90% اور تھرمل چالکتا 388 W/(m·K)-316L سٹینلیس سٹیل سے 25 گنا زیادہ ہے جو انہیں معیاری رہائشی اور تجارتی HVAC سسٹمز کے لیے موزوں بناتا ہے۔
C12200 فاسفورس-ڈی آکسائڈائزڈ کاپر ٹیوبیں ویلڈنگ کے دوران ہائیڈروجن کی خرابی کے خلاف بہترین مزاحمت کا مظاہرہ کرتی ہیں۔ C11000 کے مقابلے میں، یہ پیچیدہ پائپنگ سسٹمز ویلڈنگ کے لیے اور سنٹرل ایئر کنڈیشننگ یونٹس میں استعمال کے لیے بہتر موزوں ہیں جن کا بار بار شروع ہونا-اسٹاپ سائیکل یا طویل-مسلسل آپریشن ہے۔
CuNi 90/10 تانبے کے-نکل الائے ٹیوبیں زیادہ-کھانے والے سمندری پانی اور کلورائڈ-کھرے پانی پر مشتمل ہوتی ہیں، جو انہیں زیادہ نمکین اور نمی والے سخت ماحول کے لیے مثالی بناتی ہیں، جیسے کہ سمندری جہازوں اور ساحلی علاقوں میں HVAC سسٹم۔
حسب ضرورت خدمات
- TORICH اپنی مرضی کے مطابق مواد کے اختیارات پیش کرتا ہے، جس سے بیس ٹیوب اور فن مواد کے لچکدار امتزاج کی اجازت ملتی ہے
- فن کی اونچائی، موٹائی، اور وقفہ کاری کو گرمی کی منتقلی اور دباؤ میں کمی کے توازن کے لیے مخصوص ضروریات کو پورا کرنے کے لیے تیار کیا جا سکتا ہے۔ بہتر پن کے ڈیزائن، جیسے لوور یا نالیدار پنکھ، بھی دستیاب ہیں۔
- ٹیوب کے سروں پر بھڑک اٹھنا، جھولنا، فلانگنگ، اسکوائرنگ، یا چیمفرنگ کے ذریعے کارروائی کی جا سکتی ہے۔ یہ ثانوی ویلڈنگ کی ضرورت کو ختم کرتا ہے اور ایئر کنڈیشننگ ہیٹ ایکسچینجرز، کنڈینسر، اور بخارات کے کنکشن کے ساتھ براہ راست مطابقت کو یقینی بناتا ہے۔
کیمیائی ساخت
| عنصر | Cu (%) | نی (%) | Fe (%) | P (%) | دیگر |
|---|---|---|---|---|---|
| C11000 | 99.90 سے بڑا یا اس کے برابر | - | - | - | نجاست کا سراغ لگانا |
| C12200 | 99.90 سے بڑا یا اس کے برابر | - | - | 0.015–0.040 | نجاست کا سراغ لگانا |
| CuNi 90/10 | توازن | 9.0–11.0 | 1.0–1.8 | - | Mn، ٹریس عناصر |
مکینیکل پراپرٹیز
| جائیداد | تناؤ کی طاقت (MPa) | پیداوار کی طاقت (MPa) | لمبائی (%) | سختی (HV) |
| C11000 | 210 سے بڑا یا اس کے برابر | 60 سے بڑا یا اس کے برابر | 40 سے بڑا یا اس کے برابر | 40–70 |
| C12200 | 220 سے بڑا یا اس کے برابر | 70 سے بڑا یا اس کے برابر | 35 سے بڑا یا اس کے برابر | 45–75 |
| CuNi 90/10 | 300 سے زیادہ یا اس کے برابر | 120 سے بڑا یا اس کے برابر | 30 سے بڑا یا اس کے برابر | 80–120 |
ممکنہ متبادل درجات
- کچھ صنعتی ٹھنڈک یا ہائی-درجہ حرارت کی فلو گیس ایپلی کیشنز کے لیے، سٹینلیس سٹیل کے فائن ٹیوبز-زخم والے سٹینلیس سٹیل کے پنکھوں کے ساتھ سٹینلیس سٹیل (304/316) بیس ٹیوبیں-ان کے اعلی دباؤ اور درجہ حرارت کی مزاحمت کی وجہ سے غور کی جا سکتی ہیں۔
- CuNi 70/30 سمندری پانی کے بہاؤ کے خلاف بہتر مزاحمت پیش کرتا ہے-CuNi 90/10 سے زیادہ سنکنرن اور بائیوفاؤلنگ، اسے آف شور HVAC سسٹمز کے لیے موزوں بناتا ہے۔
- رہائشی HVAC سسٹمز کے لیے، ایلومینیم الائے (AA 1100/3003) ایک قابل عمل آپشن ہیں، کیونکہ یہ تانبے سے زیادہ قیمت-موثر ہیں۔
درخواست کے علاقے
ان کی بہترین تھرمل چالکتا کی بدولت، اسپائرلی زخم فن ٹیوب ایپلی کیشنز کے لیے موزوں ہے جیسے کہ سنٹرل ایئر کنڈیشنگ سسٹم، چلر ہیٹ ایکسچینجرز، ایئر کولڈ کنڈینسر، روف ٹاپ HVAC یونٹس، پنکھے کوائل یونٹس (FCUs)، ہیٹ ریکوری وینٹیلیشن سسٹم (HRV/ERV)، کمرشل بلڈنگ کنڈیشننگ سسٹم، HVACs Marden Air Conditions
مصنوعات کی نمائش
جانچ کا سامان
فیکٹری کا سامان
اچار کا سامان
مصنوعات کا پیکیج
اکثر پوچھے گئے سوالات
س: کیا ان فین والی ٹیوبوں کو U- شکل میں موڑا جا سکتا ہے؟
A: ہاں۔ ان کی جڑی ہوئی، نرم حالت میں، ہماری پنکھوں والی ٹیوبوں کو موڑایا جا سکتا ہے، بشرطیکہ موڑنے کا کافی رداس برقرار رکھا جائے (موڑنے والے حصے میں پنکھوں کو ہٹانے یا چپٹا کرنے کی ضرورت ہے)۔
سوال: کیا CuNi 90/10 فائنڈ ٹیوبوں کو اضافی اینٹی-سنکنرن یا اینٹی-فاؤلنگ ٹریٹمنٹ کی ضرورت ہوتی ہے؟
A: کسی اضافی علاج کی ضرورت نہیں ہے۔ مصنوعات کو فیکٹری چھوڑنے سے پہلے غیر فعال اور اینٹی-فاؤلنگ کوٹنگ ٹریٹمنٹ سے گزرنا پڑتا ہے، جو مرطوب، نمک-اسپرے، یا سنکنرن ماحول میں براہ راست استعمال کی اجازت دیتا ہے۔
س: روائتی ایمبیڈڈ یا آستین-قسم کی فینڈ ٹیوبوں کے مقابلے اسپائرلی زخم پر لگی ہوئی ٹیوبیں کیا فوائد پیش کرتی ہیں؟
A: سرپلی زخم کے پنکھوں کو بیس ٹیوب کے ساتھ ویلڈنگ یا ایک اعلی-طاقت کے مکینیکل بانڈ کے ذریعے مربوط کیا جاتا ہے، جس سے آستین-قسم کی ٹیوبوں میں پائی جانے والی رابطہ تھرمل مزاحمت کو ختم کیا جاتا ہے اور حرارت کی منتقلی کی کارکردگی میں 15–30% اضافہ ہوتا ہے۔ وہ کمپن اور تھرمل جھٹکے کے خلاف اعلیٰ مزاحمت بھی پیش کرتے ہیں، اس بات کو یقینی بناتے ہوئے کہ پنکھ ڈھیلے یا الگ نہ ہوں۔
